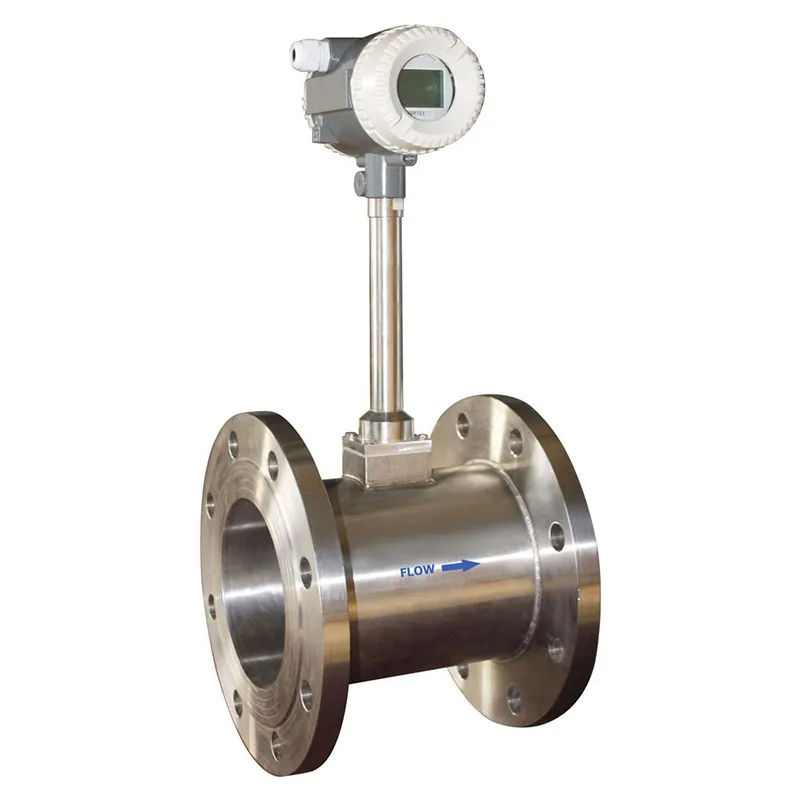

Вихревой расходомер
Вихревой расходомер является расходомером, разработанным и произведенным на основе принципа вихревой дорожки Кармана для измерения объемного расхода газа, пара или жидкости, объемного расхода в нормальных условиях или массового расхода.
Описание
маркер
Вихревой расходомер является расходомером, разработанным и произведенным на основе принципа вихревой дорожки Кармана для измерения объемного расхода газа, пара или жидкости, объемного расхода в нормальных условиях или массового расхода.
Характеристики продукта
Простая и прочная конструкция, отсутствие движущихся частей, высокая надежность
Простая установка, очень удобное техническое обслуживание
Датчик обнаружения не контактирует непосредственно с измеряемой средой, стабильная производительность, длительный срок службы
Выходной сигнал — импульсный, пропорциональный расходу, отсутствие дрейфа нуля, высокая точность
Широкий диапазон измерений, диапазон измерений может достигать 10:1
Малые потери давления, низкие эксплуатационные расходы, что имеет энергосберегающее значение.
Области применения
В основном используется для измерения расхода жидкостей в промышленных трубопроводах, таких как газ, жидкость, пар и другие среды.
Технические параметры
| Измеряемая среда | Некоррозионные газы или жидкости |
| Материал | 304, 316L, хастеллой C, футеровка из PTFE и др. |
| Способ установки | Межфланцевое, фланцевое, вставное |
| Диапазон диаметров | 15мм-300мм |
| Номинальное давление | 1,6 МПа, 2,5 МПа, 4,0 МПа |
| Диапазон измерений | 10:1 |
| Единицы измерения | м³/ч, т/ч |
| Температура среды | -40~350℃ |
| Выходные сигналы | (4-20) мА постоянного тока (опционально HART), частота, импульсы, RS485 |
| Точность | 1,5% от ПИ (25℃ и 1 атм) |
| Температура окружающей среды | -20~60℃ |
| Электрический ввод | M20×1,5 |
| Степень защиты | IP65 |
| Взрывозащищенное исполнение | ExdIICT6Gb |
Меры предосторожности
Датчик должен быть установлен на горизонтальном, вертикальном или наклонном (направление потока жидкости снизу вверх) трубопроводе того же диаметра, что и его проходное сечение. Перед датчиком и после него должны быть предусмотрены прямые участки трубы определенной длины, соответствующей требованиям: прямой участок перед датчиком 15-20D, прямой участок после датчика 5-10D;
Вихревой расходомер чувствителен к вибрациям, поэтому при выборе места установки необходимо учитывать проблему вибраций или предусматривать меры по виброзащите;
Трубопровод вблизи установленного датчика для жидкостей должен быть заполнен измеряемой жидкостью;
Датчик следует избегать устанавливать на трубопроводах с сильной механической вибрацией;
Внутренний диаметр прямых участков по возможности должен соответствовать проходному диаметру датчика, без резких изменений, так как внезапное изменение внутреннего диаметра может повлиять на точность измерений;
Датчик следует избегать устанавливать в местах с сильными электромагнитными помехами, в тесных пространствах и в неудобных для обслуживания местах.
