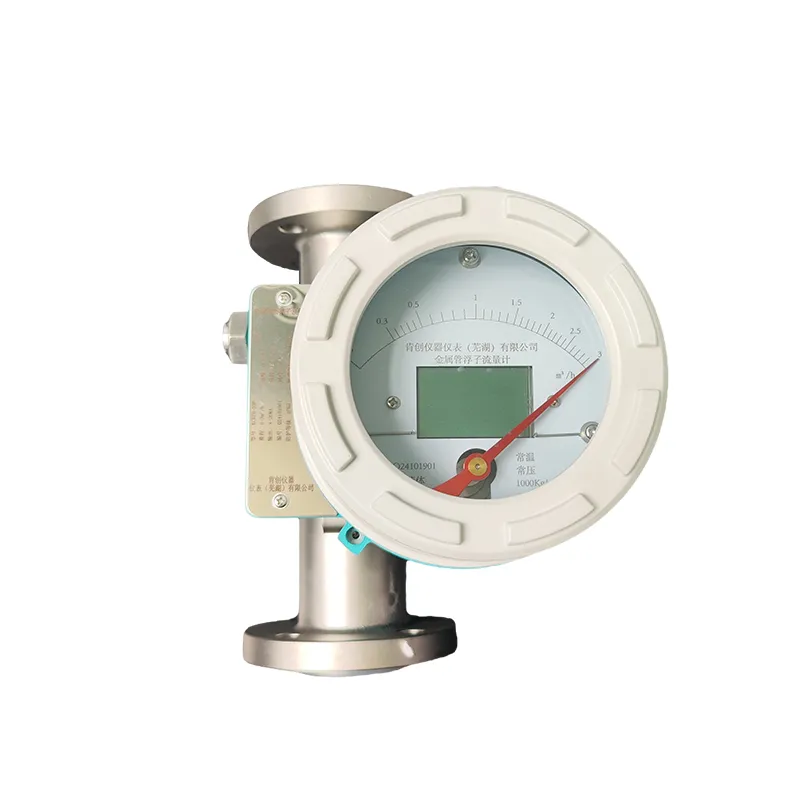

Металлический поплавковый расходомер
Металлический трубный поплавковый расходомер является расходомером переменного сечения, то есть в вертикальной измерительной трубке расходомера, когда жидкость течет вверх по трубке.
Описание
маркер
Металлический трубный поплавковый расходомер является расходомером переменного сечения, то есть в вертикальной измерительной трубке расходомера, когда жидкость течет вверх по трубке. Поплавок перемещается вверх, и в определенном положении подъемная сила, действующая на поплавок, уравновешивается с его силой тяжести, в это время площадь проходного кольцевого зазора между поплавком и диафрагмой (или конической трубкой) остается постоянной. Площадь кольцевого зазора пропорциональна высоте подъема поплавка, то есть определенная высота поплавка соответствует величине расхода. При перемещении поплавка вверх и вниз положение передается на внешний указатель посредством магнитной связи, что заставляет указатель следовать за движением поплавка, и с помощью кулачковой пластины указатель линейно показывает значение расхода.
Характеристики продукта
Может использоваться как для газов, так и для жидкостей
Интуитивно понятное отображение, удобное для наблюдения
Гибкое применение для труб малого диаметра и условий низкой скорости потока
Невысокие требования к прямому участку трубы перед расходомером
Широкий диапазон измерения расхода
Области применения
Широко используется для измерения расхода различных чистых газов или жидкостей в различных промышленных областях
Технические параметры
| Измеряемая среда | Чистые газы или жидкости |
| Материал | 304, 316L, сплав Хастеллой, внутреннее покрытие тефлона и т.д. |
| Диапазон диаметров | DN15-DN100 |
| Номинальное давление | 1,6 МПа, 2,5 МПа, 4,0 МПа |
| Диапазон измерений | 10:1 |
| Температура среды | -40~300℃ |
| Выходные сигналы | (4-20) мА постоянного тока (опционально HART) |
| Точность | ±1.5%ПП(25℃＆1атм) |
| Температура окружающей среды | -20~60℃ |
| Электрический ввод | M20*1.5 |
| Степень защиты | IP65 |
| Взрывозащищенное исполнение | ExdIICT6Gb |
Меры предосторожности
Перед установкой прибора технологический трубопровод должен быть продув для предотвращения осаждения и задерживания ферромагнитных веществ в трубопроводе, которые могут пристать к прибору и повлиять на его рабочие характеристики;
Поскольку прибор передает сигналы посредством магнитной связи, для обеспечения точности прибора в радиусе не менее 10 см вокруг места установки не допускается наличие ферромагнитных веществ, при плотной параллельной установке необходимо обеспечить расстояние не менее 300 мм;
В процессе длительного использования в трубопроводе неизбежно будут присутствовать ферромагнитные вещества, которые прилипают к поплавку, если примесей слишком много, рекомендуется установить в трубопровод фильтр соответствующего типоразмера, так как загрязнения могут заклинить поплавок или повлиять на точность измерений;
